1、坐标和参数输入
有些情况下，我们希望以精确的坐标方式来绘图。CypCut 允许您直接输入坐标，坐标输入的格式是<X 坐标><逗号,><Y 坐标>，例如输入坐标(100, 100)，输入“100，100”即可。输入的坐标和参数以蓝色显示。

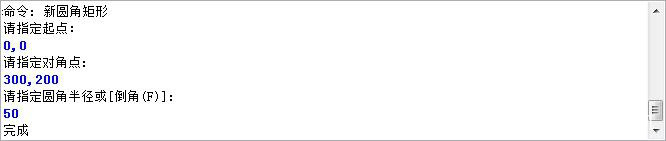

大部分绘图操作既允许鼠标操作，也允许直接输入坐标。下面演示绘制一个长 300mm， 宽 200mm，倒 25mm 圆角的圆角矩形。
1)单击左边工具栏中图标，屏幕提示“请指定起点”
2)输入坐标“0,0”回车，屏幕显示“请指定对角点”
3)输入坐标“300,200”回车，屏幕显示“请指定圆角半径或[倒角(F)]:”
4)输入 50 回车。全部操作完成。如下图所示。
2、自动吸附
绘图过程中 CypCut 会根据需要提供自动吸附功能，包括自动吸附到网格，吸附到图形的关键点，吸附到图形边界等。
您可以关闭自动吸附功能，操作步骤是单击“文件”菜单，选择“用户参数”，在打开的对话框中选择“绘图板”选项卡，取消“ 关键点自动吸附 ”选项。自动吸附的精度同样在上述对话框中设置。
3、图形绘制
Cypcut 提供图形的绘制功能，在左侧工具栏中间部分，从上到下依次为：孤立点、直线、多段线、圆形、圆弧、矩形、多边形、文字、标准零件，在上方菜单栏绘图模块中也 有此部分。其中除去后 2 个，前 7 个功能为标准图形绘制，和 CAD 的功能类似。
1)标准图形绘制
孤立点、直线、多段线、圆形、矩形的操作简易明了，此处不再详细赘述。值得一提的是：“绘图”分栏中的“圆”的下拉菜单中有 2 个功能：“替换圆形定位孔为孤立点”和 “替换为圆”。前者可将尺寸较小的圆变成孤立点，后者可以把类似为圆的图形转化为圆， 便于后续进行飞行切割。
多边形功能点击下方三角，分为圆角矩形，多边形和星形。其中圆角矩形需先绘制一个矩形，再通过移动光标确定圆角半径，或者直接在绘图信息栏输入圆角半径；多边形和星形均需先指定边数（3 到 100），多边形为正多边形，可旋转；星形的边数为星形的顶角 数，6 条边即为六角星。此外，在绘图模块，“矩形”的下拉菜单中，额外有一个“跑道形”功能，同矩形的绘制方式，在矩形的左右两侧添加半圆即生成跑道形。
2)文字输入
CypCut 支持输入文字和文本转曲线。单击左侧绘图工具栏上的“”按钮，标在希望插入文字的位置单击鼠标即可插入文字，新插入的文字被自动选中。

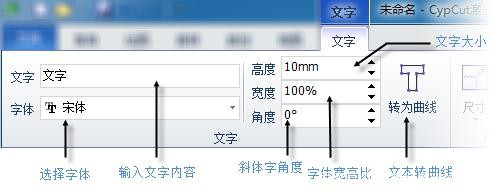

任何时刻选中文字，工具栏将出现一个新的分页“文字”，通过它可以对文字的内容、样式、大小等进行修改。如下图：
请注意，一旦将文本转为曲线，上述选项就不可再使用。如果您希望做出特定字体、 特定效果的文字，请先设计好之后再转为曲线。
4、标准零件

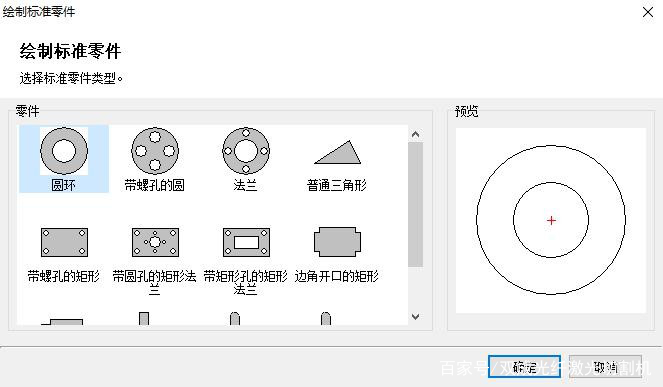

Cypcut 提供标准零件的绘制。点击左侧绘图工具栏上的按钮，即可绘制常用的零件。选择零件类型后，可在下一级页面设置相关参数。如下图所示：
5、测量
CypCut 提供了测量工具用于测量两点间的距离。
点击“工具”分栏的“测量”按钮，然后在图纸上选择一点，拖动会显示一条引导线， 其后再选择一点，绘图信息栏则会显示这两点的位置关系。
6、图形优化
导入外部图形时 CypCut 会自动对图形进行优化，如果您需要手工对图形进行优化，可使用常用菜单栏下“优化”按钮的功能，如下图所示：
选择要处理的图形，单击相应的按钮，然后根据提示操作即可。
1)曲线平滑
选中要优化的多段线，然后点击“ 曲线平滑”按钮，对话框显示提示输入曲线平滑精度，直接输入期望的拟合精度后回车。

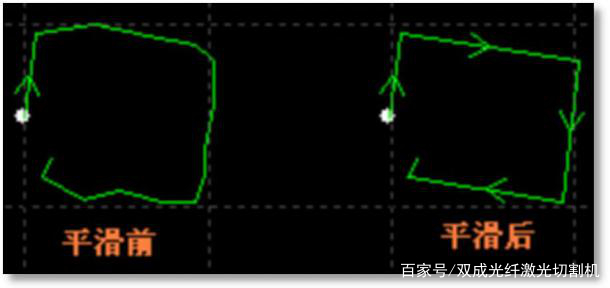

下图为原有的曲线和曲线平滑后的曲线对比。为便于观察效果，这里输入的拟合精度 数值较大，实际使用时请用户根据自己需要的加工精度进行拟合。
2)曲线分割
曲线分割是将封闭图形打断，变成两个图形，用户可以分别对这两个图形进行编辑。 单击“曲线分割”按钮，在需要分割的位置单击鼠标。曲线分割过程可以连续进行，直到 ESC 取消命令或切换为其他命令。
3)去除小图形
有时候导入的图形中可能包含视觉上难以察觉的图形，导致显示尺寸很小，或者加工 时移动到一个异常的位置。可以用“去除极小图形”功能删除这类图形，单击工具栏上的 “去除小图形”按钮，设定图形尺寸范围，然后确定。小于该尺寸的图形将被删除，其他 图形被保留。
4)去除重复线
此功能用于将视觉上重合的图形剔除到只留下一条，单击“去除重复线”，将会对所有图形进行搜索和清理。
5)合并相连线

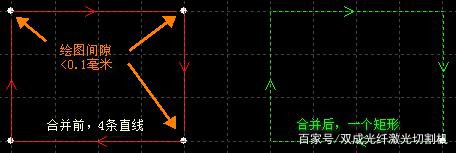

使用 AutoCAD 绘制的图形经常包含视觉上连接，但事实上并不相连的图形，通过合并相连线可以将它们合并。选择要合并的图形，然后单击“合并相连线”，输入合并精度，确定。
请注意，视觉上的图形终点不一定是几何上的图形终点，可能在终点处存在多余的原 路返回的线，这些图形需要通过“曲线分割”先拆分，删除多余的图形，然后再合并。
6)切碎

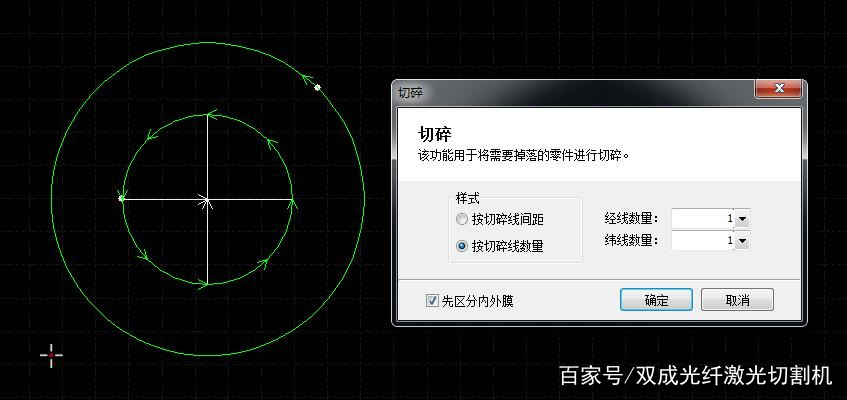

对于“内模”图形，可以使用切碎功能生成切碎线，防止废料翘起，影响加工。切碎线以 白色显示，区分正常切割图形。
7)接刀（分割图纸）

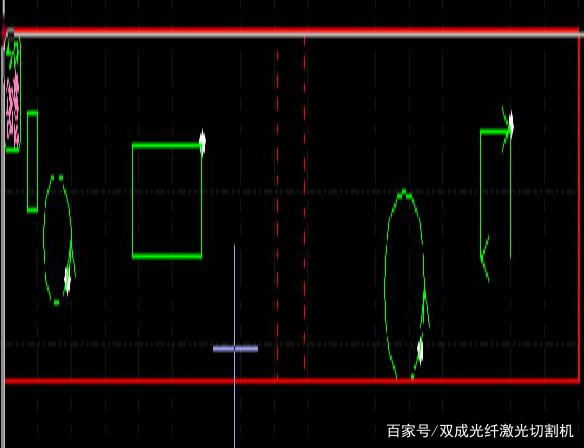

对于一个图纸，为了适应机床，可将其分割为几部分切割。分割的图纸需要分别保存， 以红色边框显示。
7、视图
视图模块可以调整图形的缩放、显示位置和排序，也可编辑图形。功能入口位于 左侧工具栏上方，从上到下依次为选择、节点编辑、手工排序、平移视图和缩放。
1)节点编辑

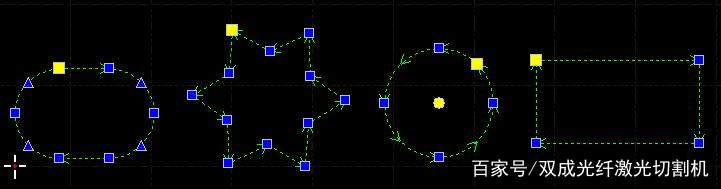

CypCut 提供了节点编辑模式，用于进行图形的微调。选中“节点编辑 ”再选中图形， 即可看到图形节点的分布。拖动一个节点（如下图所示黄色和蓝色矩形点），就可以调整该图形。再次点击“选择 ”按钮即可退出节点编辑模式。
黄色是节点也是起点，蓝色是节点，两者均可拖动。
